Муфта тупиковая оптическая МТОК 96-О1-IV

Увеличить изображение - Муфта тупиковая оптическая МТОК 96-О1-IV
Описание
Муфта МТОК 96-О1-IV (магистральная) предназначена для монтажа оптических кабелей с броней из стальных проволок, прокладываемых в грунте. Для ввода ОК используются комплекты №7, которые обеспечивают надежную фиксацию проволочной брони оптических кабелей и продольную герметизацию вводов кабелей в муфту "холодным" способом.
Муфта позволяет разместить до 3-х кассет на 96 сростков ОВ.

Оголовник муфты МТОК 96-О1-IV с кассетой для модулей на кронштейне (вид изнутри):











1 - Обечайка
2 - Металлическая контактная пластина
3 - Изолирующая пластина
4 - Узел крепления провода заземления
5 - Гайки для закрепления штуцера ввода ОК внутри муфты
6 - Кронштейн
7 - Кассета для модулей



Маркировка

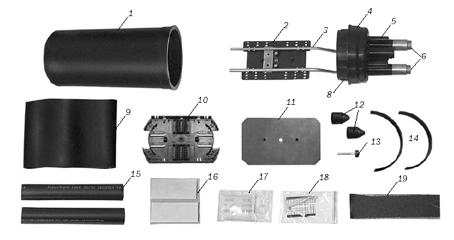

Комплект поставки













1 - Кожух – 1 шт.
2 - Кассета для модулей – 1 шт.
3 - Кронштейн – 1 шт.
4 - Оголовник – 1 шт.
5 - Патрубок для ввода провода заземления - 3 шт.
6 - Штуцер - 2 шт.
8 - Обечайка - 1 шт.
9 - ТУТ 180/60 (для герметизации стыков корпуса с оголовниками) - 1 шт.
10 - Кассета КУ-О1 - 1 шт.
11 - Крышка кассеты - 1 шт.
12 - Наконечник для штуцера - 2 шт.
13 - Винт для крепления кассеты - 1 шт.
14 - Пластмассовый хомут из 2-х половин - 1 шт.
15 - ТУТ 35/12 (для герметизации вводов ОК в патрубки оголовников) - 2 шт.
16 - Мастика 2900R - 2 компл.
17 - Силикагель - 1 шт.
18 - Детали для монтажа ОВ - 1 компл.
19 - Шкурка шлифовальная - 1 шт.

Технические характеристики муфты МТОК 96-01-IV
максимальное число соединяемых ОВ 96 шт
максимальный наружный диаметр соединяемых ОК 25
температура эксплуатации -40 до +70
относительная влажность (среднегодовое значение) 80%
усилие сдавливания 1,0 (100) кН/см (кгс/см)
удар 25 (2,5) Н х м (кг х м)
диаметр 159 мм
длина 519 мм
масса не более 2,9 кг
масса муфты чугунной защитной (МЧЗ) 23 кг
тип кассеты КУ-01
кол-во ОВ, соединяемых на кассете в 2 уровня 32 шт
максимальное кол-во кассет, устанавливаемое в муфте 3 шт
