Муфта МТОК 96/48-01-IV

Увеличить изображение - Муфта оптическая МТОК МТОК 96/48-01-IV
Описание

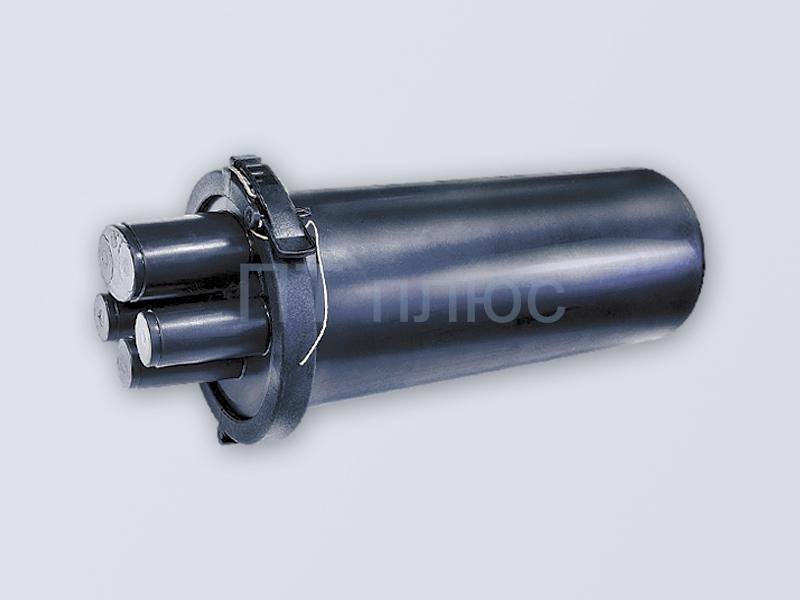

Муфта МТОК 96/48-01-IV предназначена для монтажа ОК любой конструкции с количеством волокон до 48-ми. В муфту можно ввести до 7 отдельных ОК, либо 3 отдельных ОК и транзитную петлю.
При установке в овальный патрубок комплекта ввода №11 в муфту можно ввести три отдельных ОК и три провода ГПП, либо три отдельных ОК диаметром до 22 мм и четыре отдельных ОК диаметром от 6 до 10 мм.

Герметизация кожуха с оголовником осуществляется механическим способом. Малые габаритные размеры муфты позволяют использовать ее в стесненных условиях – заполненных и малых колодцах, в подземных контейнерах для ЗПТ, в подвалах и шкафах.

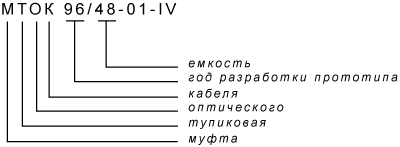

Маркировка







Комплект поставки МТОК 96/48-О1-IV (базовый комплект):
1 - Кожух – 1 шт.
2 - Оголовник – 1 шт.
3 - Кронштейн – 1 шт.
4 - Кассета КУ-М-96/48-О1 с крышкой и петлями - 1 шт.
5 - Пластмассовый хомут - 1 шт.
6 - Винт 3,9х9,5 - 2 шт.
7 - Кронштейн для крепления ЦСЭ - 1 шт.
8 - Стяжка L=292 мм - 1 шт.
9 - Винт 4х16 - 5 шт.
10 - Шайба 4 - 4 шт.
11 - Маркеры для модулей - 1 лист
12 - Нейлоновые стяжки неоткрывающиеся, L=75 мм - 8 шт.
13 - Нейлоновые стяжки неоткрывающиеся, L=250 мм - 8 шт.
14 - Силикагель - 1 упак.
15 - Вазелин - 1 упак.



Технические характеристики муфты МТОК 96/48-О1-IV
максимальное число соединяемых ОВ, шт. 48
максимальный наружний диаметр соединяемых ОК, мм 22
температура эксплуатации, °C от -60 до +70
относительная влажность (среднегодовое значение), % 80
усилие сдавливания, кН/см (кгс/см) 1,0 (100)
удар, Н·м (кг·м) 25 (2,5)
габаритные размеры: диаметр, мм 177 (по поверхности хомута)
габаритные размеры: длина, мм 378
масса, кг 1,3
тип кассеты КУ-М-96/48-01 (данная кассета по конструкции полностью идентична кассете КУ-М-01 и отличается только наличием крышки)
количество ОВ, соединяемых на кассете в 2 уровня, шт. 24/-
максимальное количество кассет, устанавливаемое в муфте, шт. 2
