Муфта МОГт-М-01-IV

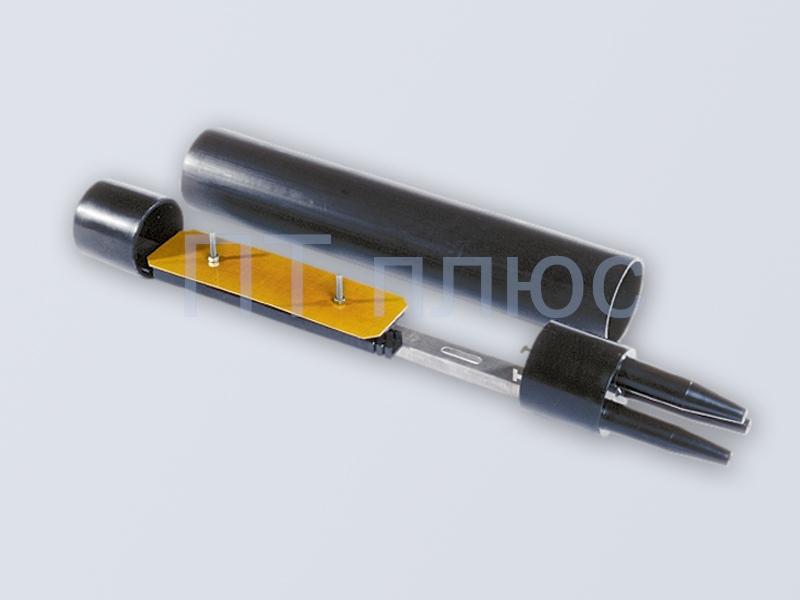

Увеличить изображение - Муфта оптическая МОГт-М-01-IV
Описание
Муфта оптическая МОГт-М-О1-IV устанавливается в колодцах на кронштейн для тупиковых муфт. Возможна установка в специальных шкафах, подвешиваемых на опорах. Если использовать кожух металлический защитный (КМЗ), который является дополнительным аксессуаром, то защищенная кожухом муфта может подвешиваться на опорах ВЛС, ЛЭП, контактных сетей железных дорог и городского электрохозяйства.

Технические характеристики муфты МОГт-М-01-IV
максимальное число соединяемых ОВ 96 шт
монтаж ОК в муфте по варианту проходная или тупиковая
максимальное число вводимых ОК 3 шт
диаметры соединяемых ОК 9-21 мм
Температура эксплуатации, °С От – 60 до +70
Относительная влажность, % 80
усилие сдавливания 1,0 (100) кН/см (кгс/см)
удар 25 (2,5) Н х м (кг х м)
диаметр 90 мм
длина 670 мм
масса не более 1,52 кг

Маркировка




Комплект поставки
1 - Труба (корпус, d=90 мм) – 1 шт.
2 - Оголовник – 1 шт.
3 - Лоток с кассетой и заглушкой – 1 шт.
4 - Заглушка – 1 шт.
5 - Кассета К-О1 – 1 шт.
6 - Крышка кассеты – 1 шт.
7 - ТУТ 120/54 (для герметизации стыков корпуса с оголовниками) – 2 шт.
8 - Трубка ТУТ 35/12 (для герметизации вводов ОК в патрубки оголовников) – 2 шт.
9 - Трубка ТУТ 25/8 (для продольной герметизации ОК) – 2 шт.
10 - Трубка ТУТ 16/5 (L=100 мм)
11 - Хомуты металлические – 4 шт.
12 - Уплотнители из резинового шнура– 16 шт.
13 - Крепеж – 1 пакет
14 - Силикагель – 1 упаковка
15 - Маркеры – 1 лист
16 - Стяжки нейлоновые – 8 шт.
17 - Шкурка шлифовальная – 1 шт.
