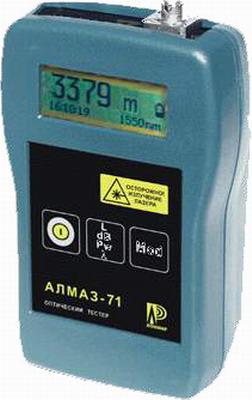

Тестер оптический Алмаз 71
Описание
Многофункциональный оптический тестер "Алмаз-71-01/02/03" является универсальным прибором, состоящим из измерителя длины волокна, измерителя мощности и источника оптического излучения.
Прибор позволяет измерять длину волокна, расстояние до места повреждения, уровень мощности оптического излучения. С помощью оптического тестера, используя один доступный конец волокна, можно оценить затухание оптической линии, ee возвратные потери и качество заделки оптическиx коннекторов. Измеритель калиброван на стандартных длинах волн 850, 1310, 1550 и 1625 нм. Источник имеет одну длину волны и выполнен на стабилизированом лазерном модуле. Оптический тестер имеет функцию автовыключения, индикацию разряда аккумуляторов, подсветку дисплея и порт для подключения к компьютеру (RS-232).
Технические характеристики
| Параметр |
Алмаз-71-01/02/03 |
| Диапазон измерений оптической мощности |
-60 ... +6 дБм |
| Погрешность измерения затухания (нелинейность), не более |
0,25 дБ |
| Основная относительная погрешность измерения, не более |
0,5 дБм |
| Длина волны излучения |
1310/1550/850 нм |
| Ширина спектра излучения, не более |
7 нм |
| Уровень оптической мощности, не менее |
-6 дБм |
| Относительная нестабильность за 15 мин, не более |
0.15 |
| Диапазон измерений расстояния |
2...16000 м |
| Погрешность измерения расстояния, не более |
2 м |
Комплект поставки:
• Оптический тестер Алмаз-71
• блок питания
• аккумуляторная батарея
• футляр-сумка
• руководство по эксплуатации
• измерительный патчкорд FC-FC длиной 2м
