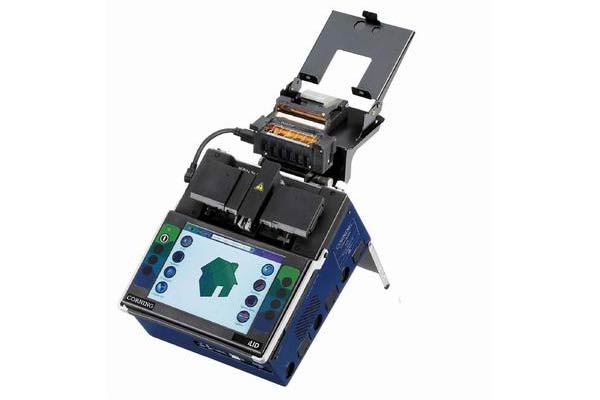

Сварочный аппарат µLID
Описание
Сварочный аппарат µLID наиболее совершенная модель среди сварочных аппаратов серии µ. Оснащена всеми технологическими возможностями, используемыми в настоящее время в системах компании Corning для соединения оптических волокон в полевых условиях, за исключением встроенного ПК и GPS, эта модель является идеальным решением для всех задач по соединению одиночных оптических волокон, требующих высокой производительности работы.
Основные характеристики:
• цветной TFT- монитор с размером экрана 5,5 дюймов по диагонали (разрешение стандарта QVGA; 100-кратное увеличение) для одновременного отображения обоих видов волокон со 100-кратным увеличением
• полностью автоматический процесс сращивания нажатием одной кнопки
• высокоточное совмещение сердцевин волокон 1300-нм системой LID-System
• наилучшие из возможных показатели потерь в соединении благодаря оптимизации каждой отдельной операции соединения с помощью системы автоматического управления времени сварки AFC
• система измерения фактических потерь в соединении LID-System
• автоматическое детектирование типа волокон
• система анализа видеоизображения с высоким разрешением L-PAS для быстрого предварительного совмещения, оценки положения волокон, детектирования торцевой поверхности и обнаружения загрязнений, а также для одновременного воспроизведения изображения световода в двух проекциях
• автоматическая компенсация угла скалывания в пределах 2,5º
• необслуживаемые электроды типа P&D с повышенным сроком службы
• 11 фиксированных программ для работы со всеми распространенными типами волокон и 2 программы для соединения-аттенюатора
• функция создания соединений, вносящих затухание сигнала, для создания высокоточных аттенюаторов в диапазоне от 0,1 до 10 дБ с шагом в 0,1 дБ для значений длины волны 1310 и 1550 нм
• Функция соединения волокон, легированных эрбием
• 192 пользовательские программы
• память для информации о соединениях на 5120 наборов данных
• возможность испытания на растяжение
• компенсация высоты до 4 000м над уровнем моря
• последовательный интерфейс и ТВ-выход стандарта PAL
• разъем для переходника pigtail для соединения оптических шнуров pigtail в плотной буферной оболочке при помощи системы LID-System
• гнезда для трех аккумуляторов емкостью 2,3 А-ч
• разъем 12 В постоянного тока для подключения дополнительных принадлежностей
Комплект поставки:
• сварочный аппарат(базовый модуль µLID)
• волоконно-оптический скалыватель А8
• печь для быстрой термоусадочной обработки RapidoShrink
• аккумулятор (2.3 Ампер/час)
• чемодан для транспортировки повышенной комфортности
• держатель сплайс-кассеты и скалывателя с монтажным зажимом
• лампа подсветки, подключаемая к порту USB
• запасные электроды типа P&D (электроды - 2 шт).
Дополнительно могут поставляться лампа рабочего освещения, обжимное устройство Rapido Shrink, комплект для защиты сварки (КДЗС).
Технические характеристики
Процедура |
Трехосевое совмещение по сердцевине при помощи системы LID-System™ и CDS™, а также система анализа видеоизображения L-PAS™ |
Подходящие типы волокон |
Одно- и многомодовые оптические волокна с диаметром оболочки 125 мкм и диаметрами покрытия от 250 до 900 мкм |
Потери в соединении (для идентичных волокон) |
многомодовые волокна: < 0.01 дБ
одномодовые волокна: < 0.02 дБ
волокна NZDS: < 0.03 дБ
дисперсионно-смещенные волокна:< 0.03 дБ |
Время сварки |
LID-System™: от 35 до 40 с
CDS™: от 15 до 25 с
L-PAS™: от 10 до 20 с |
Оценка торцевой поверхности волокна |
Измерение угла скалывания, оценка качества торцевой поверхности, оценка положения волокна, оценка сердцевины (CDS™), обнаружение загрязнений |
Интерфейсы |
• Видеовыход PAL, гнездо типа RCA 75 Ом
• RS232/V.24
• Внешний передатчик LID (переходник pigtail), 3,5-мм аудиогнездо |
Размеры (основной блок) |
200 х 220 х 142 мм |
Масса базового блока |
Без аккумуляторов: 2,5 кг, с тремя аккумуляторами емкостью 2,3 А-ч: 4,5 кг |
Параметры окружающей среды |
• Рабочая температура: от –15 до +50°C
• Температура хранения: от –40 до +80°C
• Относительная влажность: < 93% |
