Муфта МОГ-М-01-IV

Увеличить изображение - Муфта МОГ-М-01-IV
Описание
Муфта МОГ-М-01-IV устанавливается в типовых колодцах кабельной канализации и в городских коллекторах на консолях. При этом бухты запаса оптического кабеля диаметром 400-700 мм размещают в промежутке между стенкой колодца и кабелями, лежащими на первых местах консолей.
Примечание: * Тип атмосферостойкости IV присвоен приморско-промышленной зоне.

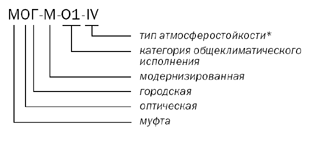

Маркировка

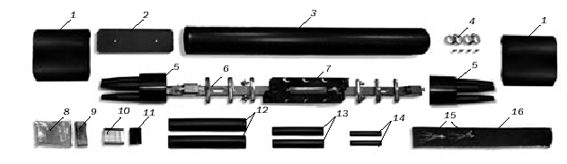

Комплект поставки муфты МОГ-М-01-IV













1 - ТУТ 120/54 (для герметизации стыков корпуса с оголовниками) – 2 шт.
2 - Крышка кассеты – 1 шт.
3 - Труба (корпус, d=90 мм) – 1 шт.
4 - Хомуты металлические – 4 шт.
5 - Оголовник – 2 шт.
6 - Лоток металлический – 1 шт.
7 - Кассета К-О1 – 1 шт.
8 - Силикагель – 1 упаковка
9 - Крепеж – 1 пакет
10 - Маркеры – 1 лист
11 - Уплотнители из резинового шнура – 16 шт.
12 - ТУТ 35/12 (для герметизации вводов ОК в патрубки оголовников) – 2 шт.
13 - ТУТ 25/8 (для продольной герметизации ОК) – 2 шт.
14 - ТУТ 16/5 (для увеличения диаметра ОК) – 2 шт.
15 - Стяжки нейлоновые – 8 шт.
16 - Шкурка шлифовальная – 1 шт.

Технические характеристики муфты МОГ-М-01-IV
максимальное число соединяемых ОВ 96 шт
монтаж ОК в муфте по варианту проходная или тупиковая
максимальное число вводимых ОК 6 шт
диаметры соединяемых ОК 9-21 мм
температура эксплуатации от -40 до +70°С
относительная влажность (среднегодовое значение) 80,%
усилие сдавливания 1,0 (100) кН/см (кгс/см)
удар 25 (2,5), Н х м (кг х м)
диаметр 90 мм
длина 1090 мм
масса не более 2,12 кг
